Nexans
Jordkabel FXQJ EMC kV Dca
KOPPARJORDKABEL-EMC NEXANS MCMK HF EMC 3X2.5/2.5 DCA K500
Artikelnr: Lev. artikelnr:
0622820
15141698-201-05
för att se lagerstatus och pris

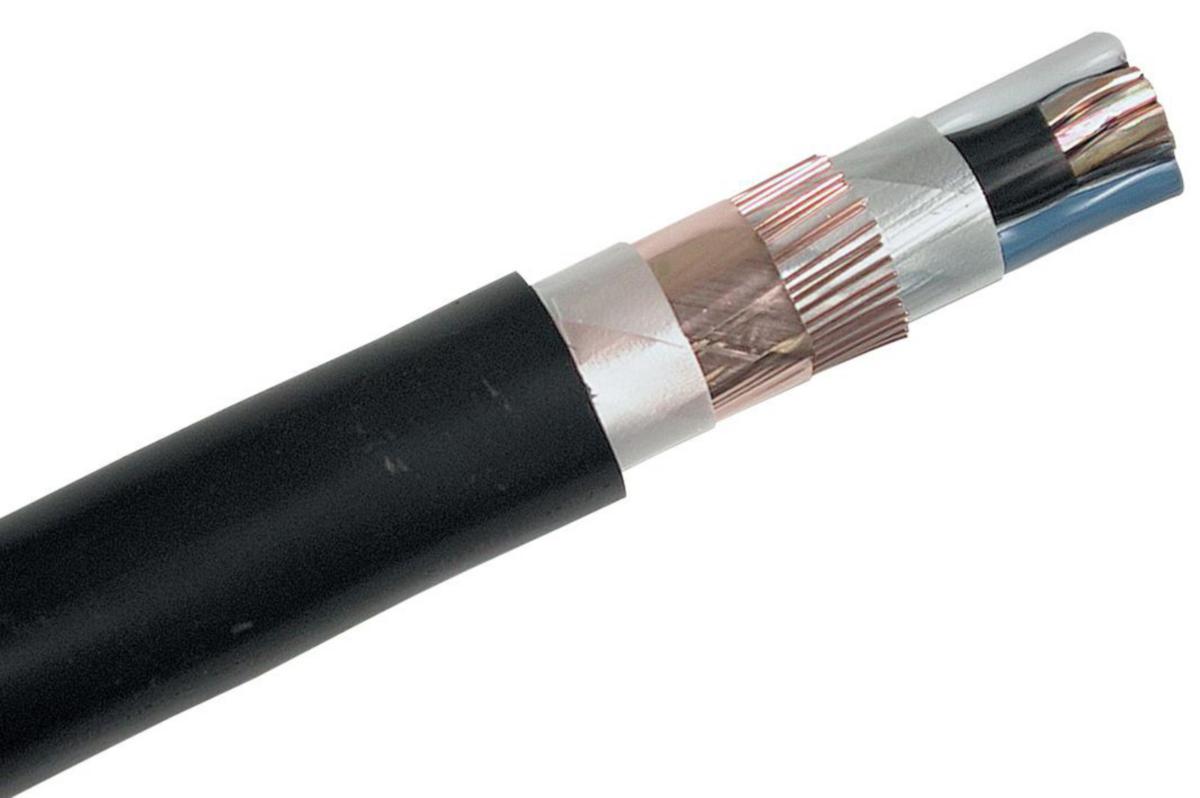

Kabeln är avsedd för fast förläggning inomhus och utomhus i luft, mark och vatten och är lämplig i industriinstallationer och andra anläggningar som har EMC-krav. FXQJ är en halogenfri, PEX-isolerad och HFFR-mantlad kabel med runda fåtrådiga ledare av koppar för areor upp till 35 mm2. Övriga areor har fåtrådiga sektorformade kopparledare. FXQJ är konstruerad enligt SS 424 14 18 Kabeln har en skärm av glödgad koppartråd med motspiral av heltäckande koppar band. Ledarna har trådantal och resistans enligt IEC 60228 klass 2. Parterna är färgmärkta enligt SS 424 17 20. Kabeln har en sprutad utfyllnad. Manteln är märkt typ/tillverkare/år+mån/metermärkning. FXQJ uppfyller brandspridningsklass D. Kabeln är godkänd av SEMKO. Kabeln är märkt med LifemarkTM återvinningsmärkning (innehållsdeklarerad).
- Artikelnr: 0622820
- Lev. artikelnr: 15141698-201-05
- Ean artikelnr: 7330000076655
- Ersätter artikelnr: SF0622820
- Materialklass S0604A
Teknisk data
- Övriga förp.storlekar: 1 M/500 M
- Antal ledare/kärnor: 4
- Nominell area ledare: 2.5 mm²
- Ytterdiameter (ca): 13 mm
- Färg yttre mantel: Svart
- Vikt: 262 kg/km
- Märkspänning U: 1 kV
- Märkspänning U0: 0.6 kV
- Halogenfri (IEC 60754-2): Ja
- Brandklass (EN13501-6): Dca
- Rökutveckling (EN 13501-6): s2
- Brinnande droppar/partiklar (EN 13501-6): d2
- Syrahalt (EN 13501-6): a2
- Material ledare: Koppar
- Kategori ledare: Klass 2 = Mångtrådig
- Ledarform: Rund
- Skärm: Ja
- Biledare: Nej
- Blymantling: Nej
- Tillåten omgivningstemperatur under drift utan vibrationer: -40-70 °C
- Tillåten omgivningstemperatur under montering/hantering: -10-50 °C
- Koncentrisk ledare: Koppar
- Material yttre mantel: PO (polyolefin)
- Nominell tvärsnittsarea koncentrisk ledare: 2.5 mm²
- Partmärkning: Färg
- Med skyddsledare: Ja
- Material kärnisolering: Övrigt
- Max. tillåten temperatur ledare: 90 °C
- Fiberoptikelement: Nej
- Inre ledande skikt: Nej
- Laminerad mantling: Nej
- Ledande beläggning: Nej
- Ledaryta: Blank
- Längsvattentät skärm: Nej
- Längsvattentäta ledare: Nej
- Röktäthet (EN IEC 61034-2): Ja
- yttre ledande skikt: Nej
- Certifierad för fartygsinstallationer: Nej
- Certifierad som flygplatsbelysningskabel: Nej
- Kabelgeometri: Rund
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation: 104 mm
- Märkning ledare (HD 308 S2): Ja
- Resistans ledare vid 20°C: 7.41 Ohm/km
- Specifikation kärnisolering: XLPE (VPE)
- Specifikation material yttre mantel: Övrigt
- GWP-tot (A1-A3): 0,6665 kgCO2e/M
- Armering: Nej
- Halogenfri (EN 60754-1/2): Ja
- Isoleringsbevarande (IEC 60331): Nej
- Rökfattig (EN 61034-2): Ja
